摄像追踪即席系统
摄像追踪即席系统

、系统简介:

本系统,功能全面,能依据使用者不同的要求,采用不同的操作模式,来管理会议讨论。可以与同声传译、有线/无线语言分配系统结合使用。

本系统可以连接电脑进行操作,也可脱离电脑独立工作。由主机面板选择系统控制模式:电脑控制模式和主机控制模式。本主控机功率为415W,单台主机可带60套代表/主席单元,单台主机加扩展的通信能力最多可达到240台。


1.0电脑管理会议系统主控机简介






 主控机与会议系统单体连接之数位控制及声音信号采用同一电缆传送(八芯)

 可独立运作或是外接电脑结合软体同步联动操作,实现多种会务管理功能(会议模式或操作:指定发言、自由发言、申请发言及先进先出发言等)。

 单机可实现下列几个会议功能:开放式会议、限制发言、先进先出。

 系统具有较好音质声音通道效果

 具三种会务管理模式:

 开放模式(Free)

 先进先出(FIFO)

 限制发言(LIMIT)

 可选择同时发言之麦克风数1-9支(含)或全开放式发言。

 面板具有LCD液晶显示,122x32点阵显示会议模式。面板上具有功能键、旋钮供系统设定及调节之用。

 具一组音频讯号输入端子,可外接CD播放机等音源输入设备

 具一组MIC输入端子,可外接手握简报MIC及无线MIC等信号

 具3组音频讯号输出端子,可外接录音或音响设备

 频率响应:40HZ~16KHZ;总谐波失真:小于0.1%

 内建1.5W监听喇叭,并具音量调节

 消耗功耗:415W,

 采用220V-240V~ 50Hz-60Hz交流供电

 可安裝于19英寸的标准机柜中

 符合国际会议设备及国际安规标准UL,CE认证


1.1主机在连接电脑及相应的周边设备时,可是实现如下功能:

1.系统的讨论模式:

1)开放模式(FREE):就是所有的参会代表都可以自由发言,主席优先按键对所有代表机起作用。操作员可以随时指定任何代表机开启或关闭任何代表机。

2)压倒轮替模式(FIFO):就是设定大会的同时发言人数,当达到大会指定的发言人数后,以后要发言的人将自动关闭最先打开的话筒,以保持会场的发言人数的限制。(可以自由设定1-12支)

3)限制模式(LIMIT):就是限制大会同时发言的人数,但是当话筒开启支数达到大会指定的发言人数后,以后要发言的人必须等到前一个人退出发言才可以发言。(可以自由设定1-12支)

主席模式可选:可以选择主席专有和主席普通模式。主席专有(C.only):即是当主席麦克风按下优先键以后,所有的代表麦克风被关闭再也不能开启,除非主席麦克风关闭后代表麦克风才能开启。主席普通模式:主席麦克风按下优先键以后,所有的代表麦克风被关闭但还能自由开启。

自动关机(A. Off):即是可以选择麦克风发言完毕后是否在45秒内自动关闭。

主席音乐提示音可选:可以选择有或无。




2.0 列席单元

2.1 发言设备特性:

 内置14MM纯金振膜音头,超强指向性麦克风阵列技术

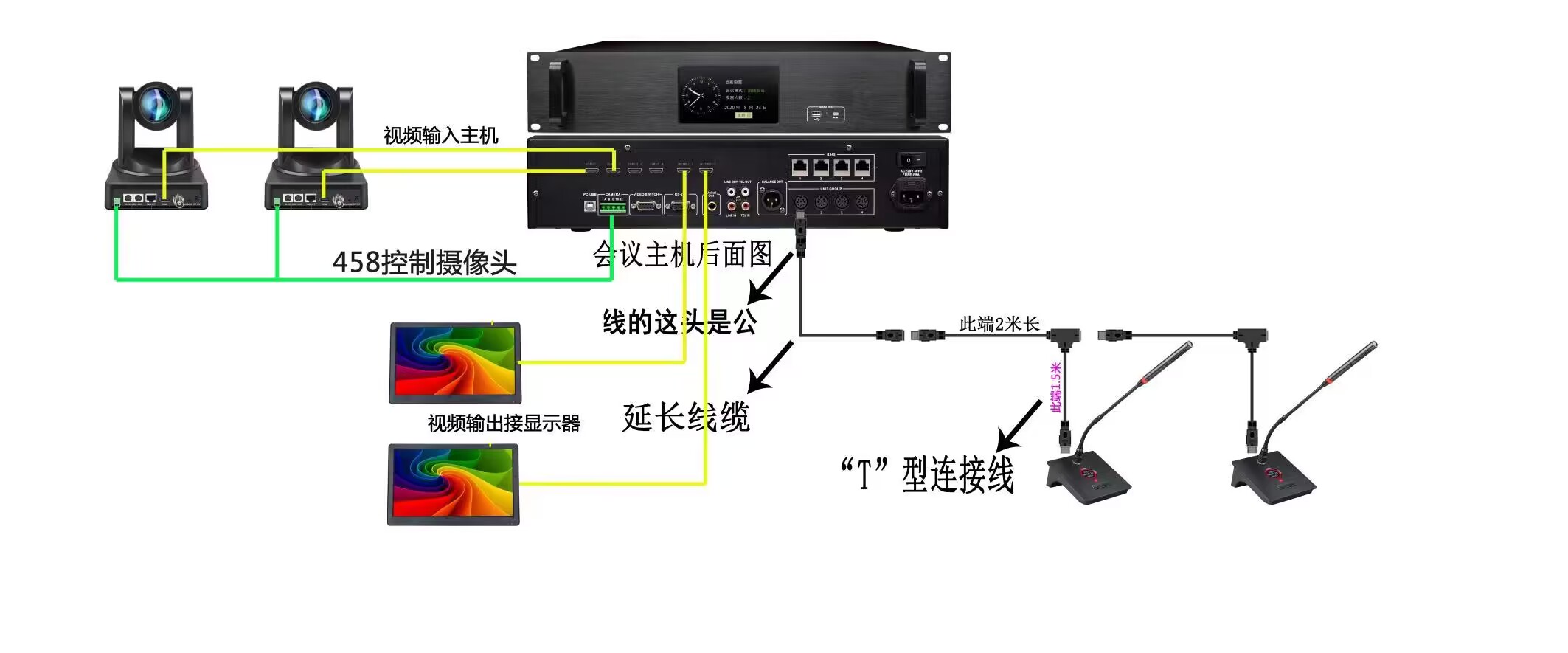

 “T型总线手拉手”连接技术,一台单元机或多台出现故障或更换不会影响到系统中其它单元机的工作,从而使系统具有更高可靠性

 系统具有自动修复功能,支持线路的“热插拔”

 具有160*32的LCD显示屏

 具麦克风发言按键及发言指示灯,可控制及显示麦克风开启/关闭

 指向性、具防气爆音、内建防风防护罩之功能

 具有主席优先控制按键,可启动系统提示音提醒所有出席人员注意,可设定永久终止或暂停终止所有发言代表麦克风单元动作

 单元由系统主机供电。输入电压为DC24V,属于安全范围

 单元具有8芯“T”型连接

 系统中主席单元不受限制,并可置回路中位置

 具有强制切断代表单元麦克风发言的优先功能和主席优先的提示音

 具有主席专有模式:主席按PRIO键关闭发言状态的代表单体后,所有代表单元不能在开启,直至该主席单元结束发言关闭麦克风

 具有自动视像跟踪功能

 内含会议麦克风单元连接线


2.2技术参数:

 换能方式:电容式

 频率响应:40Hz-18kHz

 指向性:超心型指向

 灵敏度:-45dB

 最高输入音量:128dB 声压

 动态范围:109 dB,1KHz

 信噪比:75 dB

 供电电压:系统DC24V

 铁座、抗手机、电磁、高频干扰




3.0视像中央处理器功能简介






 内置高清视频切换矩阵(4输入1输出,HDMI接口)

 单机多达255个摄像机位置跟踪控制点。可以多机级联。

 支持两种高速云球协议。(Pelco_D  波特率9600、  VISCA 波特率9600 )

 中央处理器通过USB口与电脑通讯,运行软件具有联动控制功能。

 中央处理器可以通过RS-232口与我司视频切换矩阵等外部设备通讯,具有联动控制功能。

 高速云球跟踪所有发言代表中最后开启的麦克风位置,当最后开启的麦克风关闭时,高速云球跟踪返回预设点,当所有发言列席并闭时,摄像机自动复位到待机位置。

 可通过本主机面板按键进行摄像位置预设。

 DC12V电源适配器供电


4.0 高清云台摄像球

该产品具有完善的功能、优异的性能、丰富的接口;先进的ISP处理技术和算法,使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.265/H.264编码,在低带宽下使得画面更加流畅、清晰。


参数

摄像机、镜头参数

图像传感器 1/2.8英寸高品质500万像素CMOS传感器

输出有效像素 207万、16:9

视频信号 1080P60/50/30/25;1080I60/50;720P60/50/30/25

镜头光学变倍 20倍光学变焦     f=4.7~94mm

视角 2.9°(窄角)~55.4°(广角)

光圈系数 F1.6 ~ F3.5

数字变倍 X10

最低照度 0.5Lux(F1.8, AGC ON)

数字降噪 2D﹠3D数字降噪

白平衡 手动/自动/一键白平衡/ 3000K/ 4000K/5000K/6500K

聚焦 自动/手动

光圈 自动/手动

电子快门 自动/手动

背光补偿 开/关

宽动态 关/动态等级调整

视频调节 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线

信噪比 >55dB



输入/输出接口以及支持协议

视频接口 DVI(可转HDMI)、 3G-SDI

图像码流 双码流输出

视频压缩格式 H.265、H.264

控制信号接口 RS-232,带环通RS232输出

控制协议 VISCA/Pelco-D/Pelco-P;

波特率:115200/9600/4800/2400bps

音频输入接口 双声道3.5mm线性输入

音频压缩格式 AAC、MP3、PCM

网络接口 100M网口(10/100BASE-TX)

5GWiFi(可选),支持网络VISCA控制协议

网络协议 RTSP、RTMP、ONVIF、GB/T28181

电源接口 HEC3800电源插座(DC12V)



云台参数

水平转动 -170°~+170°

俯仰转动 -30°~+90°

水平控制速度 0.1 ~100°/秒

俯仰控制速度 0.1~45°/秒

预置位速度 水平:100°/秒,俯仰:45°/秒

预置位数量 用户最多可设置255个预置位(遥控器10个)


其它参数

电源适配器 输入AC110V-AC220V输出DC12V/1.5A

输入电压 DC12V±10%

输入电流 1A(最大)

功耗 12W(最大)

储藏温度 -10℃~+60℃

储藏湿度 20%~95%

工作温度 -10℃~+50℃

工作湿度 20%~80%

尺寸(宽X高X深) 258mmX172mmX169mm

重量(约) 1.54kg

使用环境 室内

远程维护(网络接口) 远程升级、远程重启、远程复位

随机附件 12V/1.5A电源、RS232控制线、遥控器、说明书、保修卡

选配附件 安装支架


5.0移频器




移频器是会议、演讲、教学、舞台专用的数字防啸叫系统设备,其作用:

◆ 能有效地抑啸叫;

◆ 扩展音量;

◆ 保证语音的传送质量,保真度高,声音清晰。即使在环境较差的场合,也能极大限度地抑制回啸;

◆ 能有效地防止烧坏音响设备和喇叭;

本设备配有麦克风平衡输入,另有系统接驳口,双声道输入、输出接口。

技术参数:

◆ 供电方式:AC~220V-230V,50/60Hz

◆ 话筒和线路输入移频效果切换开关选择

◆ 会议系统本地喇叭实现独立效果连接口(EFX)

◆ 移频量:5Hz±1Hz

◆ 传声增益提升量:5-14dB

◆ 线路输入阻抗≥5KΩ

◆ 线路输出阻抗≤600Ω

◆ 频率响应:非移频状态:20Hz-20KHz  移频状态:150Hz-15KHz

◆ 话筒连接匹配:非幻象供电话筒

◆ 话筒连接方式:1路卡龙母插座

◆ 重量:2.41KG

◆ 规格(长*宽*高)mm :1U机箱420*205*44

◆ 外接输入连接:1路话筒卡龙公、线路莲花单声道、效果单声道

◆ 输出连接:卡龙平衡、线路莲花单声道,效果单身道

◆ 功能:开机自动移频,电子开关切换

◆ 功 率:12W

◆ 开关/指示:船型开关,面板电源指示灯,移频切换指示

◆ 出厂配置:成品、音频线、说明书、合格证、保修卡
